衛生級氣動球閥

直通式衛生級氣動球閥是氣動執行器與快裝球閥裝配組成。也稱為氣動快裝球閥和氣動卡箍球閥。皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。直通式衛生級氣動球閥閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。直通式衛生級氣動球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

參數

在線咨詢

直通式衛生級氣動球閥產品概述

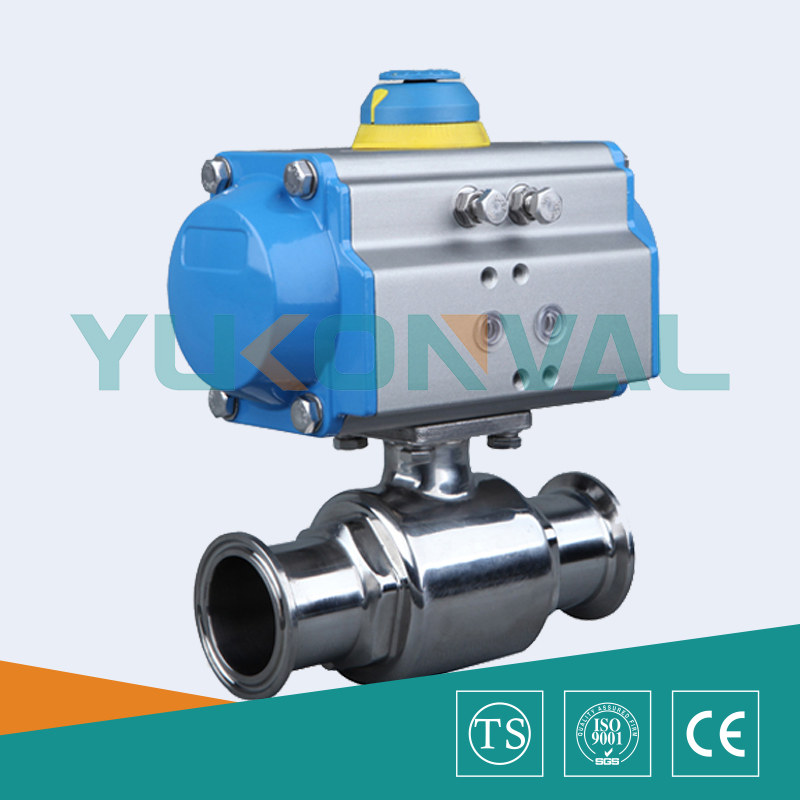

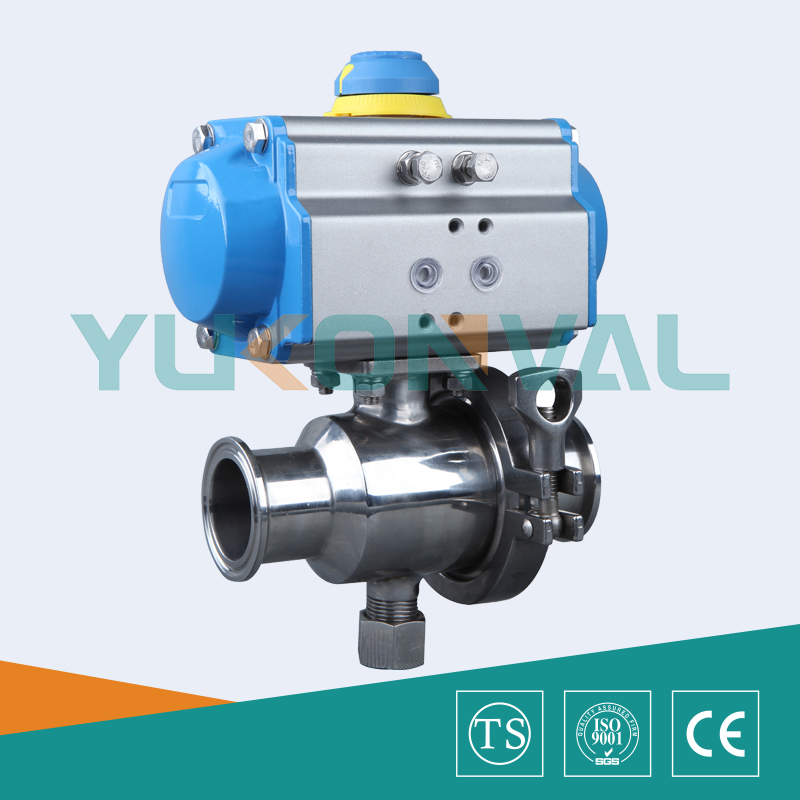

衛生級氣動卡箍球閥	生級快裝氣動球閥

直通式衛生級氣動球閥技術參數

公稱通徑	15～102mm
公稱壓力	PN1.0MPa
閥軸材質	不銹鋼
閥體材質	304/316/316L不銹鋼
球體材質	304/316/316L不銹鋼
閥座密封	PTFE
溫度	PTFE≤180℃
連接方式	快裝式、焊接式、螺紋式
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲等
特點	安全衛生，密封好、使用壽命長

直通式衛生級氣動球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。

直通式衛生級氣動球閥連接尺寸

通徑?	卡箍外徑	氣缸長度	結構長度	通徑	中心高度
15	34	130	100	12.7	152
20	50.5	130	100	17.2	156
25	50.5	140	120	25	180
32	50.5	140	130	31.8	208
38	50.5	140	150	35.6	218
51	64	170	200	48.6	226
63	77.5	186	210	60.3	240
76	91	186	220	72.9	286
89	106	225	260	88.9	298
102	119	254	320	101.6	336

直通式衛生級氣動球閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供直通式衛生級氣動球閥的技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
